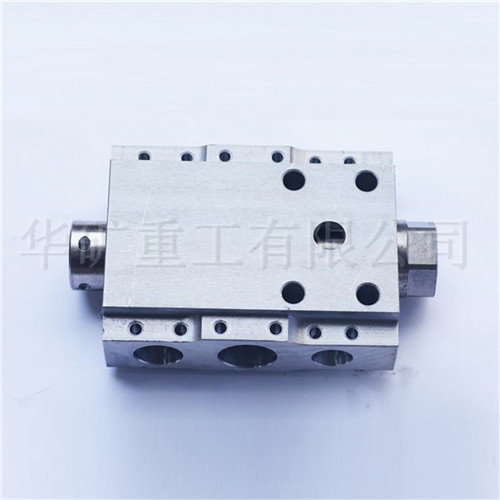

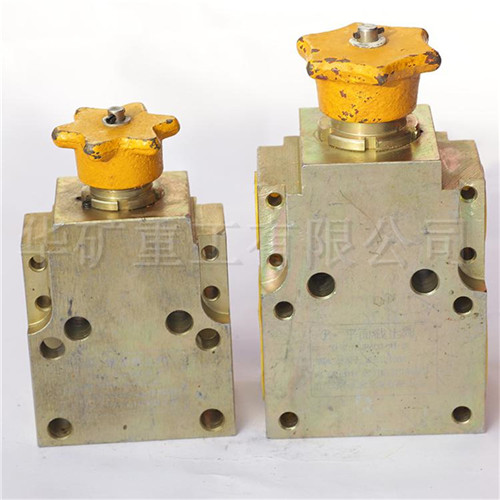

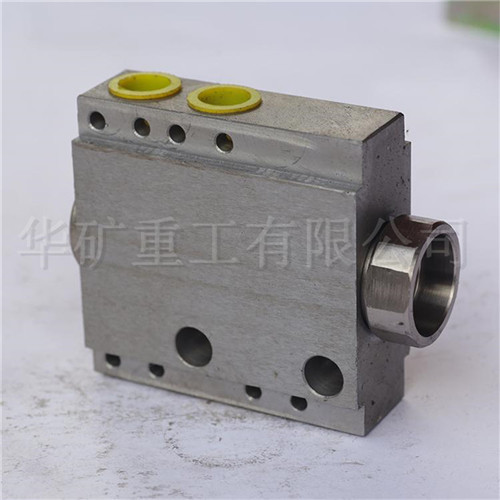

單向鎖

單向鎖產品簡介

在液壓系統中，工程上常將某一執行機構的進油路上控制。單向鎖可使執行機構在任意位置停止后，加以可靠的鎖定作用，從而避免在各種因素影響下可能發生的位移。

公稱流量：200l/min
公稱壓力：40mpa
工作介質：乳化液

接口通徑：ф16。

產品說明

單向鎖控制支管路系統或工作腔的液體進入和排出之裝置，并對系統或工作腔內的壓力液體實現單向封閉，在一定壓力下開啟；零部件清潔后組裝，產品內部雜質小于10mg產品組裝后，運動件運作靈活，無卡阻現象，整機不應有機械損傷。

產品儲運應有防銹防塵措施。

單向鎖包括閥體，開設在所述閥體內的閥腔，設置在所述閥腔內的閥座、閥芯、閥芯回位彈簧，以及開設在閥體上與閥座一側閥腔相通的進液口和與閥芯一側閥腔相通的出液口；所述閥腔為貫穿閥體的通腔，在閥腔左端口螺紋密封連接有端套，所述閥芯回位彈簧設置在所述端套孔腔內；所述閥座鑲嵌在閥座套上；在閥座一側閥腔內密封滑動設置有頂桿，所述頂桿延伸到閥座套內，在頂桿上套裝有頂桿回位彈簧；閥腔右端口通過螺紋塞堵密封；位于螺紋塞堵與頂桿之間的閥腔與開設在閥體上的控制液進口和控制液出口相通。

適用范圍

①本閥實用于31.5MPA的主管路及支管路的液壓系統中，工作介質為含5％乳化液和95％中性水混合而成的乳化液，可在10℃--50℃溫度下正常工作，介質需要保持清潔，無雜質。采用0.125MM精度的過濾器及磁性過濾裝置過濾。
②本閥在井下如需要檢修時，應整體更換，不可在井下拆檢，以防止贓物進入閥腔內。
