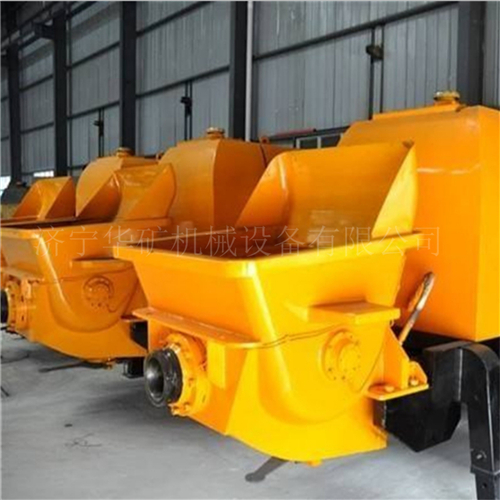

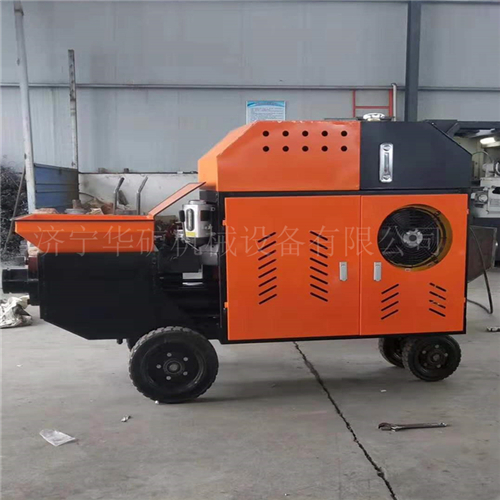

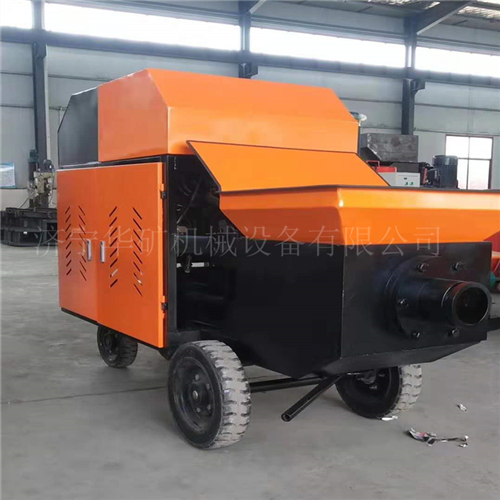

混凝土輸送泵

混凝土輸送泵產品介紹：

混凝土輸送泵，又名混凝土泵，由泵體和輸送管組成。是一種利用壓力，將混凝土沿管道連續輸送的機械，主要應用于房建、橋梁及隧道施工。

混凝土輸送泵結構特點：

1.電控系統：

全封閉電器控制箱，保護控制裝置能在惡劣的條件下工作。采用PLC可編程、程序控制器簡化電器，可靠性及壽命顯著提高，并帶有故障顯示功能，便于故障排除。有線遙控器，操作安全、方便。

2.液壓系統：

可掀式側門、操作、維護、保養十分便捷。側門采用特殊工藝制作能有效降低作業噪聲。

采用雙泵、雙回路開式液壓系統。系統簡單，元件壽命長，可靠性高。泵送油路采用非接觸自動換向及延階段時控制，避免了換向沖擊，換向準確，平穩、可靠。液壓系統設有安全溢流保護、超壓自動切斷截流裝置，使主泵得到多級可靠保護。采用吸口過濾技術，避免了異物進入液壓回路，在提高系統可靠性的同時大大延長系統元件使用壽命。獨立強制風冷散熱，確保油溫低于60℃。

混凝土輸送泵產品操作：

（1）砂石粒徑、水泥標號及配合比應按出廠說明書要求滿足泵的機械性能的要求。

（2）泵送設備的停車制動和鎖緊制動應同時使用，輪胎應楔緊，水源供應應正常和水箱應儲滿清水，料斗內應無雜物，各潤滑點應潤滑正常。

（3）泵送設備的各部螺栓應緊固，管道接頭應緊固密封，防護裝置應齊全可靠。

（4）各部位操縱開頭，調整手柄、手輪、控制桿、旋塞等均應在正確位置。液壓系統應正常無泄漏。

（5）準備好清洗管、清潔用品等有關裝置。作業前，必須先用按規定配制的水泥砂漿潤滑管道。無關人員必須離開管道。

（6）支腿應全部伸出并支牢，未固定前不得起動布料桿。布料桿升高支架后，方可回轉。布料桿伸出時應按順序進行。嚴禁使用布料桿起吊或拖拉物件。

（7）當布料桿處于全伸狀態時，嚴禁移動車身。作業中需要移動時，應將上段布料桿折疊固定，移動速度不得超過10km/h。布料桿不得使用超過規定直徑的配管，裝接的輪管應系防脫安全繩帶。

（8）應隨時監視各種儀表和指示燈，發現不正常時，及時調整或處理。如出現輸送管堵塞時，應進行逆向運轉使混凝土返回料斗，必要時應拆管排除堵塞。

（9）泵送系統受壓時，不得開啟任何輸送管道和液壓管道。液壓系統的安全閥不得任意調整。蓄能器只能充入氨氣。

（10）作業后，必須將料斗內和管道內的混凝土全部輸出，然后對泵機、料斗、管道進行清洗。用壓縮空氣沖洗管道時，管道出口端前方10m以?xún)?nèi)不得站人，并應用金屬網籃等收集沖出的泡沫橡膠及砂石粒。

（11）嚴禁用壓縮空氣沖洗布料桿配管。布料桿的折疊收縮須按順序進行。

（12）各部位操縱開關、調整手柄、手輪、控制汗、旋塞等均應復位。液壓系統卸荷。

混凝土輸送泵產品參數：

最大理論輸送量：                              6立方米

混凝土最大出口壓力：                          18Mpa

最大理論輸送距離：                            水平50m  垂直20m

骨料尺寸：                                    0.5-2cm

液壓系統形式：                                開式（電控/無線遙控）

分配閥形式：                                  s管閥

混凝土缸徑*行程：                             120*420

液壓油冷卻：                                  風冷

輸送管直徑：                                  80mm

電機功率：                                    11KW

整機質量：                                    640kg
